czwartek, 26 sierpnia 2010

Opisywanie modelu w przestrzeni 3D




Ostatnio na labs.autodesk.com pojawił się ciekawy dodatek do Inventor'a, który pozwala opisywać model bezpośrednio w przestrzeni 3D. Zapraszam na krótką prezentację.

wtorek, 24 sierpnia 2010

Wujek dobra rada - Znaki specjalne

Czasami musimy skorzystać ze znaków specjalnych typu średnica Ø, plus-minus ±, stopień ° lub innych. Edytor tekstu w Autodesk Inventor pozwala w łatwy sposób wstawić te znaki podczas edycji tekstu wstawianego w dukumentacji 2D.
Co zrobić jeżeli chcemy użyć tych znaków wypełniając pola okna iProperties?
Niektórzy użytkownicy znający AutoCAD'a próbują wykorzystać wtedy specjalny kod %%C dla średnicy, %%D dla stopni itp. Jednak to rozwiązanie nie zawsze działa. Jak sobie inaczej radzić?

Możemy skorzystać z aplikacji Windows: Tablica znaków


W aplikacji odnajdujemy interesujący nas symbol i przez mechanizm kopiuj/wklej przenosimy go do okna iProperties. Metoda ta jest jednak uciążliwa jeżeli tekst, który piszemy, zawiera wiele znaków specjalnych.

Inny sposób to sprawdzenie czy dany znak ma swój skrót klawiszowy. Dla symbolu: ± widzimy w prawym dolnym narożniku okna wpis:


Naciśnięcie klawisza: Alt+0177

Oznacza to, że dany symbol uzyskamy wpisując 0177 przy jednocześnie wciśniętym klawiszu Alt.

Szybko jednak orientujemy się, że nie wszystkie symbole mają zdefiniowany skrót. Przykładem może być symbol średnicy (Ø). Co wtedy?

Wtedy musimy zerknąć na lewy dolny narożnik. Wyświetlany tam jest Unicode danego znaku.  Dla średnicy ten kod ma postać: U+00B1. Jeżeli chcemy wpisać symbol korzystając z tego kodu musimy wpisać następujący zestaw znaków:


\U+00D8


To wszystko. System Windows rozpozna kod i zastąpi go pojedynczym znakiem.


Dla przykładu: wpisanie w oknie iProperties ciągu znaków:


Uszczelnienie zaworu wlotowego \U+00D85/\U+00D811



Spowoduje, że ten tekst zostanie wyświetlony w tabliczce rysunkowej w postaci:


Uszczelnienie zaworu wlotowego Ø5/Ø11



 Mam nadzieję, że tych kilka uwag pozwoli Wam zapanować nad nietypowymi symbolami.

czwartek, 19 sierpnia 2010

Wykrywanie kolizji w Autodesk Inventor - makro VBA

Niedawno natrafiłem na bardzo ciekawy programik napisany w Visual Basic, który w fantastyczny sposób rozszerza funkcjonalność wykrywania kolizji w Autodesk Inventor. Autorem programiku jest Yoji Tanaka. Makro zostało napisane dla Inventor 2011, ale powinno też działać z wersją 2010. Jeżeli chcielibyście sami przetestować ten program. To proszę o kontakt. A teraz zapraszam na prezentację.

czwartek, 12 sierpnia 2010

Wujek dobra rada - podział konstrukcji bachowej.

Dziś w roli wujka wystąpi mój dobry kolega Piotr Burzyński z firmy ProCAD, który przygotował przewodnik dotyczący podziału konstrukcji blachowej.

Sposób 1: Komponent wyprowadzony.


Spotkałem się ostatnio z zapytaniem: „Czy możliwy jest podział konstrukcji blachowej na kilka osobnych części?”. Od razu do głowy przyszedł pomysł by wykorzystać środowisko wielobryłowe dostępne podczas modelowania części – szybko okazało się że środowisko to nie jest dostępne w konstrukcji blachowej.  Pomyślałem sobie że może uda się zamodelować blachę w środowisku części budując po kolei każdy korpus bryłowy a potem zamienić na konstrukcję blachową i utworzyć z tego zespół – niestety środowisko konstrukcji blachowej  najwyraźniej nie lubi się ze środowiskiem wielobryłowym.
 Są jednak metody by podzielić konstrukcję blachową na kilka elementów składowych. Pierwsza z nich opera się o narzędzie „Wyprowadzenia komponentu”. To proste – utworzę komponent bazowy – [w tym przypadku będzie to Kolano] – w którym będą znajdowały się płaszczyzny podziału – potem będąc w zespole będę tworzył kolejno części i importował potrzebną geometrię – aż utworze wszystkie.
1.    Otwórz część bazową o nazwie „Kolano_szkielet.ipt”
2.    Utwórz nowy zespół i następnie w nim nowy komponent o nazwie „Kolano_001” i wybierz płaszczyznę XY jako płaszczyznę szkicu. [Nie zapomnij wybrać szablonu „konstrukcja blachowa”.
3.    Zakończ szkic i usuń go – nie będzie nam potrzebny.
4.    Teraz z zakładki „Zarządzaj” wybierz „Komponent wyprowadzony” i wskaż naszą część bazową „Kolano_szkielet.ipt”.

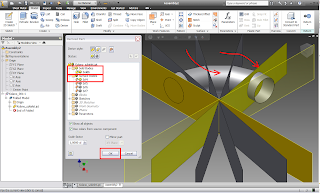

5.    W oknie „komponentu wyprowadzonego” zaznacz „Bryłę” i „powierzchnię 4” – jak na rysunku poniżej i kliknij „OK”.


6.    Z zakładki „Model” wybierz narzędzie „Rzeźba” – następnie wskaż powierzchnie którą zaimportowaliśmy – potem wybierz opcję „Usuń” i w rozwinięciu okna zaznacz odpowiedni kierunek.

7.    Tym sposobem utworzyliśmy pierwszy potrzebny element naszej konstrukcji blachowej. Następne będą powstawać bardzo podobnie.
8.    W „Domyślnych ustawieniach konstrukcji blachowej” ustaw grubość blachy na 1mm – teraz bez problemu możesz wygenerować „Płaski wzór” pierwszego elementu.
9.    Wyjdź z części „Kolano_001” do zespołu i utwórz kolejny element [„Konstrukcję blachową”] o nazwie ”Kolano_002” – potem zakończ szkic i usuń go.
10.    Ponownie z zakładki „Zarządzaj” wybierz „Komponent wyprowadzony” i wskaż część bazową.
11.    W oknie „Komponentu wyprowadzonego” zaznacz „Bryłę” i „Powierzchnie 4 i 5” – tak jak na rysunku poniżej – i oczywiście „OK”.
12.    Wybierz narzędzie z zakładki „Model” – „Rzeźbienie” i wskaż zaimportowaną bryłę i powierzchnie.
13.    Upewnij się że w oknie „Rzeźbienie” zaznaczona jest opcja „Utnij” i czy w rozwinięciu okna wybrane są odpowiednie kierunki. Zobacz rysunek poniżej.
 14.    Kolejny komponent gotowy. Resztę elementów należy utworzyć powtarzając te same operacje.


Sposób 2: Kopiuj element.


Jest jeszcze jedna metoda podziału „Konstrukcji blachowej” która w tym przypadku zdaje egzamin – poprzez narzędzie „Kopiuj element”.
1.    Otwórz część o nazwie „Podział blachy na kilka mniejszych..ipt”.
2.    Następnie wstawię te blachę do zespołu [traktuje ją jako element bazowy] – potem tworzę nową część o nazwie np. 01 [szablon konstrukcji bachowej] i deklaruje płaszczyznę szkicu na płaszczenie XY elementu bazowego – kończę szkic i usuwam go.
3.    Z zakładki „Model” z pola „Modyfikacja” wybieram narzędzie „Kopiuj obiekt” – i zaznaczam element bazowy w obszarze modelowania potem w oknie „Kopiuj obiekt” zaznaczam powierzchnie i klikam „OK” – teraz w przeglądarce włączam widoczność płaszczyzny np. XZ [w tym przypadku będzie to płaszczyzna z początku – ale może to być dowolna płaszczyzna użytkownika].

4.    Wybieram narzędzie „Rzeźba” i zaznaczam w obszarze modelowania płaszczyznę XZ i powierzchnie która skopiowałem – potem w oknie „Rzeźba” w rozwinięciu zaznaczam kierunek tworzenia bryły i klikam „OK”.
5.    Wychodzę z tej części i tworzę następną o nazwie np. 02 – i znowu deklaruje szkic na płaszczyźnie XY elementu bazowego – kończę go i usuwam. Powtarzam operacje kopiowania powierzchni jak w punkcie 3 – i potem znowu „Rzeźba” jak w Puncie 4 – z tym że ustawiam odpowiedni kierunek tworzenia bryły.
6.    Wychodzę teraz do zespołu i w przeglądarce obiektów wyłączam widoczność części bazowej. W ten sposób mamy w zespole dwie blachy które z łatwością można rozwinąć.
 Ta metoda pozwala na podział blachy na dowolną ilość elementów. Mam nadzieje że te ćwiczenia przydadzą się Wam w praktyce.

środa, 11 sierpnia 2010

iLogic - prezentacja Live Meeting

W najbliższy poniedziałek, w ramach współpracy z naszym Portalem Społecznościowym, przeprowadzę prezentację iLogic przez internet. Postaram się pokazać przykłady wykorzystania iLogic do usprawnienia kilku typowych zadań projektowych.

Odbędą się dwie sesje Live Meeting:

16 sierpnia 2010, o godzinie 12:00
16 sierpnia 2010, o godzinie 18:00 - powtórka sesji

Jeżeli jesteście zainteresowani udziałem w sesji, to proszę o kontakt.




wtorek, 10 sierpnia 2010

Inventor Optimization Technology Preview

Jednym z etapów projektowania jest optymalizacja materiałowa. Zwykle jest to czasochłonny proces wymagający sprawdzenia wielu różnych wariantów modelu. Każda zmiana wymaga ponownych obliczeń wytrzymałościowych, a to z kolei wymaga szybkiego komputera (jeżeli zależy nam na czasie). Czy można ten proces jakoś usprawnić? Rozwiązaniem może być przetwarzanie w chmurze. Przykładem takiego rozwiązania jest Inventor Optimization Technology, która wykorzystuje farmę komputerów, która gdzieś w internecie jest gotowa udostępnić swoją moc obliczeniową. Dzięki temu, w krótkim czasie można uzyskać wyniki różnych wariantów i wybrać ten najbardziej optymalny. Zapraszam na prezentację tej ciekawej technologii.

czwartek, 5 sierpnia 2010

Wujek dobra rada: Giecie prętów

Pod przewrotnym tytułem postanowiłem rozpocząć nowy cykl wpisów na blogu.
Będę w nim zamieszczał, krótkie porady dotyczące projektowania w Autodesk Inventor. Źródłem tematów do tego cyklu będziecie Wy, drodzy czytelnicy bloga. Jeżeli macie jakieś pytania lub szukacie porady to dajcie znak. Postaram się pomóc i rozwiązanie zamieścić na blogu. Dziś porada dotycząca projektowania giętych prętów tak aby można je było rozwinąć. Zapraszam na prezentację.

wtorek, 3 sierpnia 2010

Projektowanie wiązek elektrycznych w Autodesk Inventor

Jakiś czas temu obiecałem zaprezentować narzędzia do projektowania wiązek elektrycznych w Autodesk Inventor Routed Systems i Inventor Professional. Ostatnio mi to nawet wypomniano :-). Postanowiłem dłużej nie zwlekać. Zapraszam na prezentację.
