piątek, 11 grudnia 2009

Parametry iProperties



Często zachodzi potrzeba wymiany parametrów projektowych między modelem, oknem iProperties czy dokumentacją. Na przykład zaprojektowaliśmy element o konkretnej długości, chcielibyśmy aby wartość długości automatycznie była umieszczona i uaktualniana w oknie dialogowym iProperties lub też chcemy wykorzystać ten parametr przy tworzeniu dokumentacji dla tego elementu. Jak sobie w takiej sytuacji poradzić? Zapraszam do obejrzenia prezentacji.

poniedziałek, 30 listopada 2009

Generator ram, a lista części


Proszę Państwa, ten blog prowadzę dla Was. Jeżeli macie jakieś pytania dotyczące Inventor'a to zachęcam do zadawania pytań.

W piątek, Pan Tomasz zadał ciekawe pytanie dotyczące skonfigurowania listy części w taki sposób, żeby Inventor automatycznie obliczał ilość kształtowników tego samego typu. Wszyscy, którzy korzystają z generatora ram w Autodesk Inventor wiedzą, że program domyślnie w kolumnie Ilość wstawia długość kształtownika. W wielu firmach preferowane jest jednak wyświetlanie ilości wystąpień danego kształtownika. Zapraszam na, krótką prezentację konfiguracji listy części.

Rozwiązanie to nie jest bez wad. Poprawnie działa tylko dla kształtowników. Jeżeli w zespole występują również inne komponenty to proponuję wstawiać dwie listy części i w jednej z nich ukryć wiersze opisujące części, które nie są kształtownikami.

W mojej prezentacji zastosowałem zastąpienie dla kolumny "Ilość pozycji", pozostawiając w kolumnie "Ilość" łączną sumę kształtowników. Jeżeli łączna suma długości nie jest Wam potrzebna to można zastąpienie przeprowadzić bezpośrednio na kolumnie "Ilość".


piątek, 27 listopada 2009

Dodatek Subskrypcyjny dla Autodesk Inventor 2010


Już nie długo posiadacze aktywnej subskrypcji dla Autodesk Inventor będę mogli skorzystać ze specjalnego dodatku bonusowego. Dodatek rozszerzy funkcjonalność Autodesk Inventor przez dodanie nowych i usprawnienie niektórych dotychczasowych narzędzi. Jeżeli chcecie Państwo już dziś zobaczyć co wniesie dodatek do Autodesk Inventor to zapraszam do obejrzenia prezentacji.

poniedziałek, 16 listopada 2009

Sumowanie mas w liście części

Tabelka listy części domyślnie podaje tylko masę pojedynczego komponentu. Czasami jednak zachodzi potrzeba wyświetlania łącznej masy wszystkich wystąpień danego komponentu. Jak taką informację dodać do listy części? Zapraszam na krótką prezentację.

czwartek, 12 listopada 2009

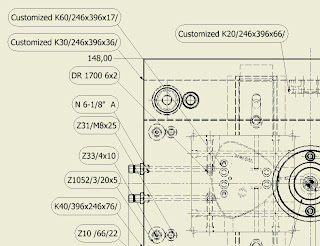

Numerowanie pozycji - jak skonfirgurować odnośnik?

Zaletą prowadzenia bloga jest to, że może być współtworzony przez innych ekspertów.
Dziś mam przyjemność gościć Annę Nowak, która przygotowała dla Państwa prezentację pokazującą jak skonfigurować numery pozycji tak aby były powiązane z innymi właściwościami takimi jak na przykład
NUMER CZĘŚCI. Zapraszam do obejrzenia tego materiału.

piątek, 6 listopada 2009

Animacja podajnika taśmowego

Wczoraj wróciło do mnie pytanie jak zrobić animację pracy podajnika taśmowego, a w szczególności jak pokazać ruch taśmy. Już kiedyś zabierałem się do tego zagadnienia ale wszystko skończyło się zabrnięciem w ślepy zaułek i totalnym zniechęceniem do zagadnienia. Dziś spróbowałem jeszcze raz…i tym razem wszystko poszło gładko. Zainteresowanych zapraszam do obejrzenia prezentacji.

poniedziałek, 26 października 2009

Zgodność Windows 7 z produktami Autodesk

W ubiegłym tygodniu Autodesk ogłosił, że dziewięć produktów z rodziny 2010 jest zgodne z Windows 7. Do tej grupy należą:

Autodesk Inventor 2010

Autodesk Inventor LT 2010
AutoCAD 2010
AutoCAD LT 2010

AutoCAD Architecture 2010
AutoCAD Electrical 2010

AutoCAD Mechanical 2010
AutoCAD MEP 2010

Autodesk Algor Simulation 2010


Pozostałe produkty będą zgodne z nowym systemem po zainstalowaniu odpowiednich poprawek, które zostaną wprowadzone w późniejszym czasie.

Przez jakiś czas miałem okazję pracować z Inventor 2010 na Windows 7 i przyznam szczerze, że pracowało mi się dużo lepiej niż na Windows Vista. Szczególnie dobre wrażenie sprawiała obsługa grafiki w Inventor. Niby ten sam komputer, ale model jakby lepiej reagował podczas pracy. Już się nie mogę doczekać kiedy będę mógł się przesiąść na Windows 7

czwartek, 22 października 2009

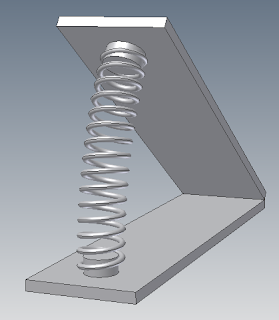

Animacja zagiętej sprężyny

Skoro już ruszyłem w poprzednich wpisach na blogu temat animowanych sprężyn przyszło mi do głowy, że czasami może zajść potrzeba animowania zagiętej sprężyny. Jeżeli jesteście Państwo zainteresowani jak można ugryźć to zagadnienie to zapraszam do obejrzenia prezentacji.

środa, 14 października 2009

Własne definicje rur, a zmiana długości z poziomu Content Center

Być może Państwo zauważyliście, że jeżeli opublikujemy własny element rurowy w Content Center to przy wstawianiu tego elementu nie ma możliwości ustawienia długości rury. Natomiast wszystkie standardowo dostępne elementy rurowe taką funkcjonalność udostępniają. Co zatem zrobić by nasz element zachowywał się jak te standardowe? Zapraszam do obejrzenia krótkiej prezentacji.

poniedziałek, 5 października 2009

Proste szkice vs. kształtowniki o złożonym przekroju

W poprzednim wpisie na blogu namawiałem Państwa do stosowania reguł projektowych zapewniających wydajne modelowanie części. Jedną z reguł było wykorzystywanie prostych szkiców. W tym momencie niektórym z Państwa może się nasunąć się pytanie jak pogodzić modelowanie kształtowników dla biblioteki Content Center z ideą prostych szkiców. Przecież wiadomo, że kreator elementów ram wymaga pojedynczego wyciągnięcia, więc szkic musi od razu opisywać pełen przekrój kształtownika. Otóż okazuje się, że to ograniczenie niezwykle prosto obejść. Zapraszam do obejrzenia prezentacji.

wtorek, 29 września 2009

W Zdrowym Ciele Zdrowy Duch

Zapewne niektórzy z Państwa choć raz zetknęli się z sytuacją, gdy po wielu godzinach projektowania części chcąc wprowadzić prostą zmianę, nagle okazywało się, że część bardzo długo się uaktualnia, szkice przyjmują fantazyjne kształty, a elementy zależne od szkiców nie mogą zostać odtworzone. Generalnie klasyczny efekt domina. Drzewko przeglądarki, aż kipi od symboli ostrzeżeń. Próba czyszczenia takiej części przyprawia o ból głowy. Jesteśmy na siebie źli i zastanawiamy się czy można było tego uniknąć. Okazuje się, że większość takich sytuacji była do uniknięcia gdybyśmy zastosowali się do kilku prostych reguł projektowania części:

A. Pierwszy szkic w części
  1. Zrzutuj Punkt Środkowy globalnego układu współrzędnych na szkic


    W Opcjach aplikacji programu Inventor można na stałe włączyć
    automatyczne rzutowanie punktu środkowego dla nowych szkiców


  2. Szkicuj zawsze w odniesieniu do Punktu Środkowego
  3. Szkic musi być jak najprostszy. Jeśli to możliwe unikaj fazowania i zaokrągleń na szkicu

    Lepiej takich szkicy nie budować

  4. Nie rysuj więcej jak 8 linii w szkicu
  5. Szkicuj duże obiekty. Później sprowadzisz je do odpowiednich rozmiarów wiązaniami i wymiarowaniem.
  6. Zwiąż szkic odpowiednimi wiązaniami geometrycznymi
  7. Zwymiaruj szkic. Nie próbuj wymiarować na wcześniejszym etapie
  8. Szkic musi być w pełni ograniczony (wszystkie niezbędne wiązania i wymiary przypisane)

    Inventor wyświetla informacje o aktualnym
    stanie szkicu w prawym dolnym rogu ekranu

B. Kolejny szkic
  1. Szkicuj w odniesieniu do „dobrej” geometrii
  2. Idź do punktu 3 sekcji A.

poniedziałek, 14 września 2009

Animowana sprężyna - inne podejście

Skoro już ruszyłem temat animowanej sprężyny to nie sposób wspomnieć o zupełnie innym podejściu do tego zagadnienia. Użytkownicy AutoCAD Inventor Professional i AutoCAD Inventor Simulation Suite mogą wykorzystać narzędzia analizy dynamicznej do zobrazowania pracy sprężyny. Zapraszam do kolejnej prezentacji poświęconej animowaniu sprężyny.


wtorek, 8 września 2009

Animowana sprężyna

Temat animowanej sprężyny jest niemal tak stary jak Inventor. Uruchomienie sprężyny to klasyczny przykład wykorzystania technologii adaptacyjności do sterowania kształtem modelu. Powstało już wiele samouczków i prezentacji pokazujących jak to zrobić, jednak temat cały czas powraca - głównie za sprawą grona nowych użytkowników Autodesk Inventor. Postanowiłem przypomnieć, w krótkiej prezentacji jak taką sprężynę zamodelować.

czwartek, 27 sierpnia 2009

Propagacja kształtu - modelowanie bazujące na otwartych szkicach

Jak większość użytkowników Autodesk Inventor z przyzwyczajenia tworzę operacje takie jak Wyciągnięcie czy Obrót w oparciu o szkice składające się z zamkniętych pętli. Siła przyzwyczajenia jest tak duża, że zapominam o istnieniu ciekawej funkcjonalności, która często może zaoszczędzić czas i liczbę koniecznych kliknięć na drodze do uzyskania pożądanego kształtu bryły. Funkcjonalność ta nosi nazwę Propagacja kształtu (Shape Propagation) i pozwala modelować części w oparciu o otwarte szkice. Jeżeli nie słyszeliście o tej technice zapraszam do obejrzenia krótkiej prezentacji w formacie .wmv zamieszczonej na portalu społecznościowym
